بصفتنا شركة متخصصة في تعديل البلاستيك، لا يمكننا ببساطة اعتبار التلك مجرد مادة مالئة رخيصة لخفض التكاليف. من منظور فيزيائي وكيميائي وبلوري، يُعد التلك معدنًا وظيفيًا يتميز ببنية مجهرية فريدة، وتركيب كيميائي سطحي معقد، وتأثيرات نووية. فيما يلي، سأتجاوز المفهوم العام لزيادة الصلابة وخفض التكاليف، وسأقدم تحليلًا معمقًا للجوهر البنيوي وآلية تعديل التلك.
البنية البلورية والقوى بين الطبقات: لماذا تمتلك خاصية التشحيم الطبيعية؟

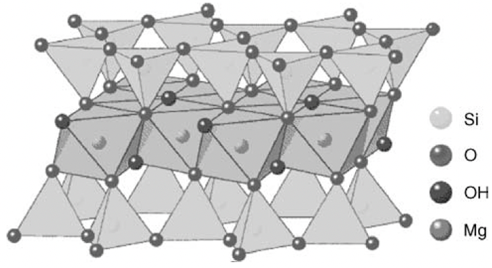

يتميز التركيب الجزيئي للتلك النقي ببنية "sandwich"، وصيغته الكيميائية Mg3Si4O10(OH)2. بلوريًا، يتكون من طبقتين رباعيتي الأوجه من السيلوكسان (Si2O5) تحصران طبقة من البروسيت (Mg(OH)2) ثماني الأوجه. هذا التركيب متعادل كهربائيًا تمامًا. (رقائق الميكا مشحونة).
بخلاف الميكا (التي تعتمد على الروابط الأيونية) أو الكاولين (الذي يعتمد على الروابط الهيدروجينية)، فإن القوى بين الطبقات في التلك تترابط معًا بواسطة قوى فان دير فالس الضعيفة للغاية بين طبقات متجاورة.
الدور المحوري لقوى التجاذب بين الطبقات: تُعدّ هذه القوة الضعيفة السبب الرئيسي وراء كون التلك أنعم المعادن في الطبيعة (صلابة موس 1). تحت تأثير قوى القص العالية الناتجة عن بثق البلاستيك وتشكيله بالحقن، يخضع التلك بسهولة لعملية التقشر (انفصال الرقائق)، مما لا يمنحه فقط خاصية التزييت الصلب، ويقلل من تآكل البراغي والقوالب، بل يسمح أيضًا بتكوين رقائق دقيقة في الموقع بنسب أبعاد عالية (من 5:1 إلى 20:1) أثناء عملية التصنيع.
2. المجموعات السطحية والخواص الكيميائية: الفرق الهائل بين القاعدة والحواف
تُظهر الكيمياء السطحية للتلك تباينًا قويًا للغاية، وهو أمر بالغ الأهمية لنجاح تعديل سطحه:
يشكل السطح القاعدي الجزء الأكبر من مساحة السطح الكلية. ولأن البنية المكشوفة عبارة عن شبكة من السيلوكسان (Si-O-Si)، تفتقر إلى المجموعات القطبية المنفردة، فإنها لا تستطيع تكوين روابط هيدروجينية مع الماء. لذلك، فإن السطح القاعدي للتلك كاره للماء بطبيعته وخامل للغاية (بينما معظم المعادن محبة للماء).
لا تشغل حواف الكسر سوى مساحة سطحية صغيرة جدًا. عند كسر الطحن، تنكشف مواقع نشطة بالغة التعقيد، تشمل: مجموعات السيلانول الطرفية ضعيفة الحموضة (HO-Si)، ومجموعات هيدروكسيل المغنيسيوم ضعيفة القاعدية (Mg(OH)2)، ومواقع برونستد قوية الحموضة، ومواقع حمض لويس. (هذه المواقع بالغة الأهمية).
عند قيم الأس الهيدروجيني 8.5-10.7، تكشف حواف كسر البلورة عن مواقع هيكلية بروسيتية قاعدية ضعيفة، تتفاقم بسبب الشوائب القلوية الطبيعية مثل كربونات المغنيسيوم في الخام.
تُسهّل الخاصية الكارهة للماء الطبيعية للتلك المُعدّل تشتيته في البوليمرات غير القطبية (مثل البولي بروبيلين) مقارنةً بالسيليكات الأخرى. مع ذلك، ولأن مجموعات الهيدروكسيل التفاعلية فيه محصورة تقريبًا على الحواف، فإن التلك غير حساس للغاية لعوامل اقتران السيلان التقليدية (بينما السيليكا والألياف الزجاجية شديدة الحساسية).
